Экскаватор-планировщик UDS 214 на автомобильном шасси | Спецтехника

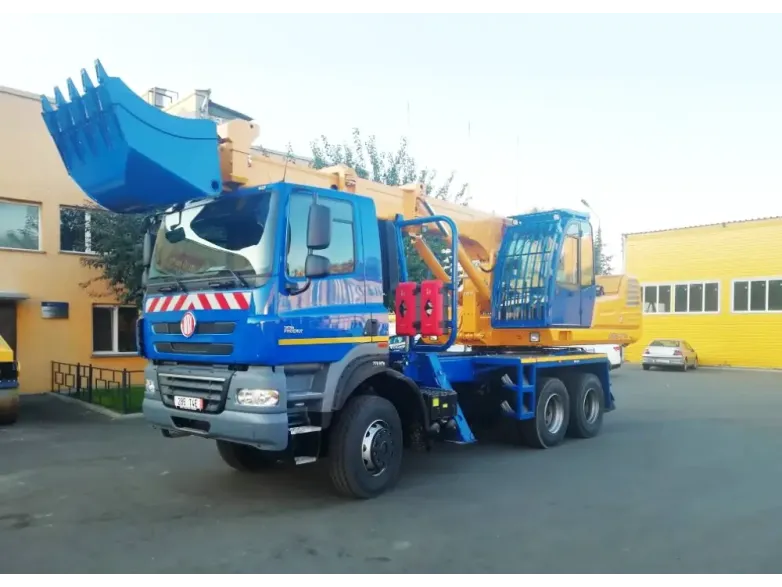

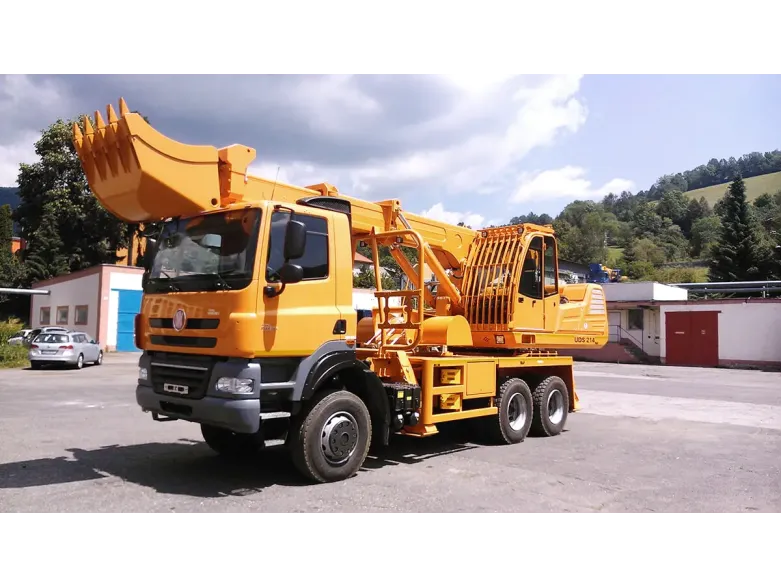

Универсальный многоцелевой телескопический экскаватор UDS 214 - это самоходная машина на автомобильном шасси TATRA 815 721 (или же на шасси - MAN, MERCEDES, RENAULT, KAMAZ, IVECO). Экскаватор-планировщик UDS 214 предназначен прежде всего для земляных работ и в сочетании с дополнительным оборудованием и инструментом находит своё применение при разработке траншей фундаментов, каналов, на стройках, во время проведения работ по обслуживанию инженерных сетей, также как и ремонта газо- и нефтепроводов.

Применение:

» строительство и содержание инженерных сетей

» разработка фундаментов и проведение земляных работ

очистка берегов, русел рек и озер

» содержание дорожного полотна и очистка дренажных каналов

» строительство инженерных сетей

» устранения последствий природных и стихийных бедствий

Преимущества экскаваторов-планировщиков UDS 214 на автомобильном шасси:

» быстрое включение в работу в самых экстремальных условиях

» отличные проходимость и маневренность в трудно доступной местности

» большой диапазон действия рабочего инструмента

» управление движением шасси из кабины рабочей надстройки (исполнение с МИКРОХОДОМ) во время проведения работ, когда необходимо частое передвижение машины на короткие расстояния

Общие преимущества экскаваторов UDS:

› Мобильность

Телескопический экскаватор на автомобильном шасси, с большим диапазоном действия и возможностью быстрого передвижения между постами. Отличная проходимость и маневренность в трудно доступной местности.

› Диапазон действия

Исключительное конструкторское решение телескопической стрелы, вместе с проработанной системой удлинительных надстроек, обеспечивает горизонтальный охват 14,6 м.

› Микроход

Возможность управления движением шасси из кабины оператора экскаватора, повышает производительность труда и оперативность надстройки UDS на рабочем месте. Передвижением, поворотом и стабилизацией управляет оператор без необходимости перемещения в кабину шасси.

› Поворотное плечо

Возможность поворота инструмента в полном объеме на 360 градусов увеличивает вариабильность использования машины во время землекопных работ или при использовании дополнительного оборудования, например гидромолота, мульчера, специальных клещей.

Диапазон действия

A - Горизонтальный диапазон «м»
A1 с задвинутой стрелой 6,3 м
A2 с выдвинутой стрелой 10,5 м
A3 с удлинительным плечем 11,6 м
A4 с удлинительным плечем 3 м 13,1м
A5 с удлинительным плечем 4,5 м 14,6м

B - Глубина копания (подъём 0°,-90°)
B1 с задвинутой стрелой 2,9м
B2 с выдвинутой стрелой 7м
B3 с удлинительным плечем 1,5мm 8,2м
B4 с удлинительным плечем 3 м 9,7м
B5 с удлинительным плечем 4,5 м 11,2м

C - Глубина копания ( Подъём +30°,-60°)
C1 с задвинутой стрелой 2,1 м
C2 с выдвинутой стрелой 5,7 м
C3 с удлинительным плечем 1,5 м 6,6 м
C4 с удлинительным плечем 3 м 7,9 м
C5 с удлинительным плечем 4,5 м 9,2 м

D - Высота выгрузки
D1 с задвинутой стрелой 3,4 м
D2 с выдвинутой стрелой 5,5 м
D3 с удлинительным плечем 1,5 м 6,6 м
D4 с удлинительным плечем 3 м 7,4 м
D5 с удлинительным плечем 4,5 м 8,2 м

E - Высота подачи
E1 с задвинутой стрелой 5 м
E2 с выдвинутой стрелой 7 м
E3 с удлинительным плечем 1,5 м 8 м
E4 с удлинительным плечем 3 м 8,7 м
E5 с удлинительным плечем 4,5 м 9,5 м

Размеры:

» длина: 10200 мм
» ширина: 2550 мм
» высота: 3900 мм
» клиренс: 285 мм

Рабочие параметры

» Выработка при экскавации: 115 м 3.h-1
- задвинутая стрела : 7 000 кг
- выдвинутая стрела: 2 600 кг
» Сила экскавации от прижима и выдвижения: 85KN
» Несущая способность на опрокидывающей точке быстрого зажима
(без применения удлинительных насадок)
» Обороты надстройки : 8 об . мин -1
» Обороты инструмента : 20 об . мин -1
» Максимальная скорость передвижения : 100 км час -1
» Склон подъема на твердом основании: 50,7 %
» Масса : 24 800 кг

Шасси TATRA «T815»

» трёхосное, с постоянным приводом обеих задних осей, с возможностью подключения привода передней оси и с механизмом блокировки дифференциала

» привод: 6 x 6, мощность двигателя шасси 230 кВ

Двигатель надстройки

» Тип / Мощность: 93 - 104 кВ при 220 об. Мин -1
» Тип и конфигурация: дизельный
» Система охлаждения: жидкостное, с принудительной
циркуляцией и терморегуляцией
» Смазка: под давлением
» Количество цилиндров: 4 / 4,5 дм³
» Гидравлическая система: REXROTH

Рабочее оборудование

» Телескопическая стрела с диапазоном подъёма +30° по -60°, после перестройки позиционирующего рычага на 0°
по 90° от горизонтальной плоскости
» Диапазон наклонения инструмента: 145°
» Двусторонний поворот инструмента: 360°
» Дополнительная гидравлика: для привода гидравлически управляемого дополнительного оборудования при исполнении №41, стандартно включена в оснастку в контур поворота рабочего инструмента в модификации
№42, включается по требованию клиента

Рабочие режимы UDS 214, модификация № 41

Надстройка UDS 214 в исполнение № 41 с МИКРОХОДОМ, работает в двух режимах :
» режим „РАБОТА“ - рабочая деятельность поворотной надстройки
» режим „ЕЗДА“ - позволяет управлять движением автомобильного шасси
(для передвижения по рабочей зоне), также как и движением стабилизационных опор прямо из кабины оператора надстройки, без необходимости заводить двигатель шасси Модификация UDS 214, исполнение № 42 – без МИКРОХОДА .

Источники рабочей жидкости

» Двойной гидрогенератор A8 VO 107
» Зубчатый гидрогенератор 1 PF 2G2 – 016: нерегулируемый
Распределение рабочей жидкости: семиконтурный моноблок 7M8 – 22
